Двухсторонний делитель мощности с разъемами SMA, работающими в диапазоне от 2000 МГц до 8000 МГц при 10 Вт
Двухсторонний делитель мощности с разъемами SMA, работающими в диапазоне от 2000 МГц до 8000 МГц при 10 Вт
Частота этого Двухсторонний делитель мощности SMA RF (также известный как Разделитель мощности RF) EPD2-2E-8E равен от 2000–8000 МГц с сопротивлением 50 Ом. Максимальная входная мощность составляет 10 Вт.
Двухходовой SMA RF делитель мощности / делитель мощности EPD2-2E-8E от ENRICHTEK имеет типичные вносимые потери 0,5 дБ. Макс. введите VSWR этого 2 путь делитель мощности / делитель мощности 1,3, минимальная изоляция 20 дБ.
2 путь делитель мощности / делитель мощности EPD2-2E-8E также может использоваться как 2 Way RF Power Combiner объединить два сигнала с одинаковой величиной и фазой.
Служба настройки:
Мы также предоставляем гибкая настройка для 2 делители мощности / делители мощности.
Электрические характеристики
| Описание | типичный | Единица измерения |
| частота | 2000-8000 | МГц |
| импеданс | 50 | ома |
| Пропускная способность | 6000 | МГц |
| Потеря вставки | 0,5 мин 0.8Max | децибел |
| КСВ | 1,3 Макс | |
| изоляция | ≥ 20 | децибел |
| Амплитудный баланс | 0.2 | децибел |
| Фазовый баланс | 3 Макс | степени |
| Входная мощность | 10 | Ватт |
Механические характеристики
| Размеры | 33x31x13 (мм) |
| Входные разъемы | SMA Женский |
Экологические характеристики
| Рабочая Температура | От -45 до + 85 ° С |
| Температура хранения | От -55 до +95 ° С |

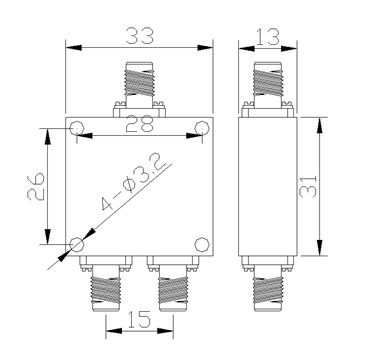

Контурный рисунок
