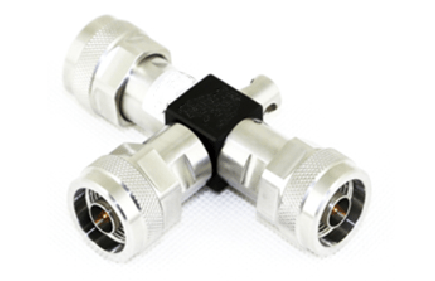

Комплект для калибровки типа N 3-в-1 серии OSL
Калибровочный комплект Тип N 3-в-1 серии OSL
ENRICHTEK ’ Комплект для механической ВЧ-калибровки представляет собой набор для точной калибровки с разомкнутой и короткой нагрузкой для характеристики систематических ошибок.
Этот калибровочный комплект OSL 3-в-1 типа N делает калибровку более удобной и может использовать данные калибровки 85032F. Частота этого калибровочного комплекта OSL 3-в-1 типа N составляет DC-9 ГГц.
Корпуса из нержавеющей стали и центральные жилы из бериллиевой меди с золотым покрытием увеличивают срок службы более чем в 2000 раз. Калибровочный стандарт более высокого уровня используется для проверки рабочих характеристик перед поставкой, чтобы гарантировать эффективность калибровки.
Механический & Материалы
Экологические данные
Рабочая температура + 15 ℃ ~ + 35 ℃
Температура хранения -40 ℃ ~ + 75 ℃
Калибровочный комплект 3-в-1 типа N
| P / N | Частота | Устройства | Характеристики |
| NI04-M (Мужской) | DC ~ 4GHz | Интеграция открытого, короткого, нагрузочного | Открытый ： Отклонение фазы ≤ ± 0,6 ° Короткое отклонение фазы ： ≤ ± 0,6 ° Нагрузка ： КСВН ≤ 1.025 |
| NI04-F (Женский) | DC ~ 4GHz | Интеграция открытого, короткого, нагрузочного | Открытый ： Отклонение фазы ≤ ± 0,6 ° Короткое отклонение фазы ： ≤ ± 0,6 ° Нагрузка ： КСВН ≤ 1.025 |
| NI06-M (Мужской) | DC ~ 6 ГГц | Интеграция открытого, короткого, нагрузочного | Открытый ： Отклонение фазы ≤ ± 0,6 ° Короткое отклонение фазы ： ≤ ± 0,6 ° Нагрузка ： КСВН ≤ 1.032 |
| NI06-F (Женский) | DC ~ 6 ГГц | Интеграция открытого, короткого, нагрузочного | Открытый ： Отклонение фазы ≤ ± 0,6 ° Короткое отклонение фазы ： ≤ ± 0,6 ° Нагрузка ： КСВН ≤ 1.032 |
| NI09-M (Мужской) | DC ~ 9 ГГц | Интеграция открытого, короткого, нагрузочного | Открытый ： Отклонение фазы ≤ ± 0,8 ° Короткое отклонение фазы ： ≤ ± 0,8 ° Нагрузка ： КСВН ≤ 1.032 |
| NI09-F (Женский) | DC ~ 9 ГГц | Интеграция открытого, короткого, нагрузочного | Открытый ： Отклонение фазы ≤ ± 0,8 ° Короткое отклонение фазы ： ≤ ± 0,8 ° Нагрузка ： КСВН ≤ 1.032 |
| Примечание: Импеданс Комплект для калибровки RF 50 Ω | |||
