4-х полосный делитель мощности с разъемами SMA с частотой от 1000 МГц до 2000 МГц при 20 Вт
4-х полосный делитель мощности с разъемами SMA с частотой от 1000 МГц до 2000 МГц при 20 Вт
Частота этого Четырехсторонний делитель мощности RF (также известный как Четырехсторонний делитель мощности RF) EPD4-1E-2E имеет от От 1000 МГц до 2000 МГц с сопротивлением 50 Ом. Максимальная входная мощность составляет 20 Вт.
Это 4-х полосный делитель мощности / делитель мощности EPD4-1E-2E от ENRICHTEK имеет типичные вносимые потери 0,3 дБ. Максимальный вход КСВР этого 4 способа делитель мощности / делитель мощности равен 1,35, изоляция превышает 20 дБ.
Это 4 путь делитель мощности / делитель мощности EPD4-1E-2E также может использоваться как 4 Way RF Power Combiner объединить 4 сигнала с одинаковой амплитудой и фазой.
Четырехполосные делители мощности / делители мощности ENRICHTEK доступны как в узкой, так и в широкой полосе пропускания. Все делители мощности / делители мощности могут быть настроены в соответствии с вашими требованиями, такими как изменение частоты, электрических параметров, материала, структуры и т. Д.
Электрические характеристики
| Описание | типичный | Единица измерения |
| частота | 1000 ~ 2000 | МГц |
| полное сопротивление | 50 | ома |
| Потеря вставки | 0,3 тип. 0,6 макс. | децибел |
| КСВ | 1,35: 1 | |
| изоляция | 20 | децибел |
| Амплитудный баланс | 0.2 | децибел |
| Фазовый баланс | 3.0 | степени |
| Входная мощность | 20 | Ватт |
Механические характеристики
| Соединители | SMA / N Женский |
Экологические характеристики
| Рабочая Температура | От -45 до + 85 ° С |
| Температура хранения | От -55 до +95 ° С |

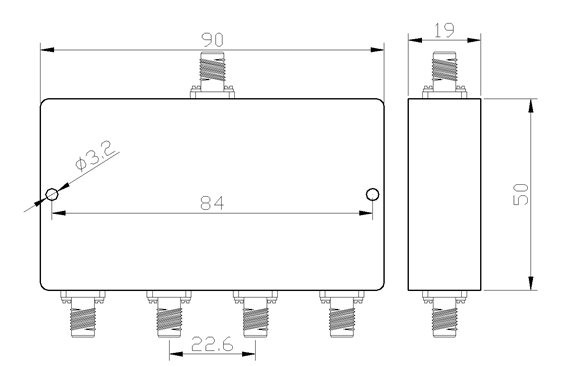

Габаритный чертеж (единица измерения: мм)
