32-канальный делитель мощности с разъемами SMA-мама От 300 МГц до 400 МГц с частотой 1 Вт
32-полосный делитель мощности с разъемами SMA-мама От 300 МГц до 400 МГц с частотой 1 Вт
Этот 32-полосный ВЧ делитель мощности (также известный как 32-полосный делитель мощности) EPD32-E3-E4 от ENRICHTEK используется для разделения одиночного сигнала на 32 пути.
Частота этого 32-полосный делитель мощности RF EPD32-E3-E4 имеет от От 300 до 400 МГц с полосой пропускания 100 МГц. Максимальная входная мощность это 1 ватт.
Это 32-полосный делитель мощности / делитель мощности EPD32-E3-E4 от ENRICHTEK имеет типичные вносимые потери 1,8 дБ. При импедансе 50 Ом максимальный входной VSWR этого 32 способа делитель мощности / делитель мощности равен 1,8, изоляция превышает 18 дБ.
Служба настройки
Это Делитель мощности 32 / делитель мощности EPD32-E3-E4 может использоваться как объединитель мощности RF объединить 32 сигнала с одинаковой амплитудой и фазой.
ENRICHTEK предоставляет услуги по проектированию делителей мощности 32 / делителя мощности, например, изменение частоты, разъемов, изменение электрических параметров или механической структуры.
Электрические характеристики
| Описание | типичный | Единица измерения |
| частота | 300 ~ 400 | МГц |
| полное сопротивление | 50 | ома |
| Потеря вставки | ≤ 18 | децибел |
| КСВ | ≤ 1,8: 1 | |
| изоляция | ≥ 18 | децибел |
| Входная мощность | ≤ 1 | Ватт |
Механические характеристики
| Соединители | SMA женский |
Экологические характеристики
| Рабочая Температура | От -45 до + 85 ° С |
| Температура хранения | От -55 до +95 ° С |

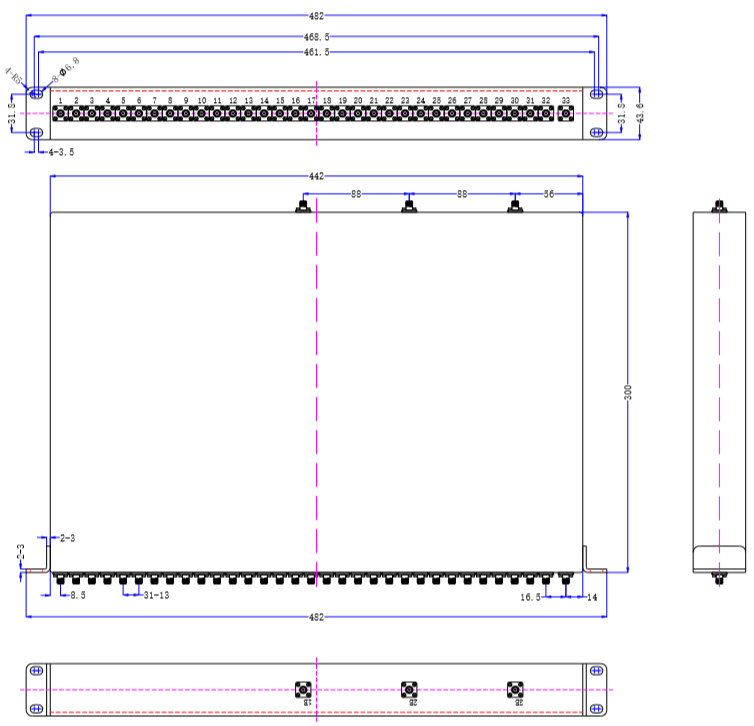

Габаритный чертеж (единица измерения: мм)
