Фильтр верхних частот от 2,5 ГГц до 20 ГГц с частотой 15 Вт

ENRICHTEK ' фильтры верхних частот широко используются в радиочастотных устройствах. Oни может отклонять сигналы ниже запланированной и передавать сигналы выше запланированной частоты.
частота этого высокочастотного фильтра EHP-2E5 с полосовой полосой составляет от 2,5 ГГц до 20 ГГц, максимальная мощность передачи составляет 15 Вт (CW).
При импедансе 50 Ом VSWR полосы пропускания меньше 1,5, вносимые потери в полосе пропускания меньше 1,5 дБ.
Затухание в полосе пропускания этого фильтра верхних частот EHP-2E5 превышает 50 дБ при постоянном токе до 1,98 ГГц.
Фильтр верхних частот EHP-2E5 от ENRICHTEK был проверен и испытан как все наши стандартные радиочастотные фильтры.

Настраиваемый
ENRICHTEK предоставляет услуги по проектированию фильтров верхних частот в соответствии с вашими требованиями, например, изменение частоты среза, разъемов, механическая структура или изменение электрических параметров

Электрические характеристики
параметры
                         Типичное значение
Частота среза
2.5GHz
Частота полосы пропускания
2,5 ~ 20 ГГц
Pass Band Insertion Loss
 ≤ 1,5 дБ при 2,5 ~ 2,6 ГГц
 ≤ 1,0 дБ при 2,6 ~ 20 ГГц
Полоса пропускания КСВН
 ≤ 1.5: 1
Стоп полоса затухания
 ≥ 50 дБ @   DC ~ 1.98GHz
полное сопротивление
50 Ом
Сила
 ≤ 15W
Соединители
SMA-Female
Чистота поверхности
Кислород или черная краска
Температура   Диапазон
-55 ℃ ~ 85 ℃
Вес нетто
0,02 кг
Размер
35 * 17 * 10 мм
Механические характеристики
Размеры
4x1x1 (дюйм)
Соединители
N-тип Женский
Экологические характеристики
Рабочая Температура
От -45 до +85 º С
Температура хранения
От -55 до +95 º С
Типичная производительность

Фильтр верхних частот от 2,5 ГГц до 20 ГГц с частотой 15 Вт

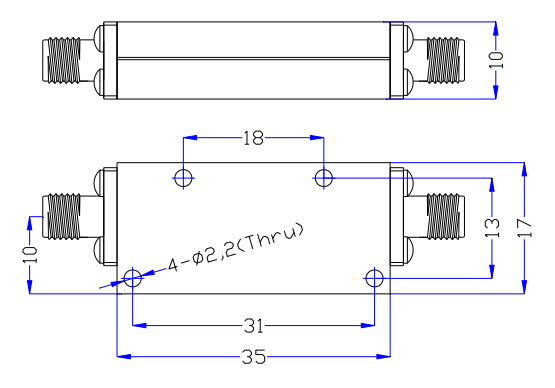

стиль = " размер шрифта: 20 пикселей " > Габаритный чертеж (единица измерения: мм)

Фильтр верхних частот от 2,5 ГГц до 20 ГГц с частотой 15 Вт
Фильтр верхних частот   EHP-2E5
