Резонаторный диплексор с частотами 791-821 МГц и 832-862 МГц
Резонаторный диплексер с частотами 791-821 МГц и 832-862 МГц
Радиочастотный диплексор - это простейший мультиплексор, он имеет 3 порта и состоит из двух фильтров на разных частотах. Два разных сигнала поступают в диплексер и проходят через разные фильтры по отдельности, а затем на одну и ту же антенну.
Наши радиочастотные инженеры используют многократное компьютерное моделирование при разработке этого диплексора резонатора. EDI2-E816-E847 . Итак, этот ВЧ диплексер EDI2-E816-E847 имеет отличные характеристики, небольшую структуру и долговечность. Его можно использовать в военных, космических, коммерческих, образовательных целях.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
- Каков срок гарантии на этот радиочастотный диплексер? EDI2-E816-E847 ?
3 года.
- Могу ли я изменить параметры этого ВЧ диплексера? EDI2-E816-E847 ?
ВЧ-диплексеры и ВЧ-мультиплексоры от ENRICHTEK можно настраивать. Размер, частота и параметры могут быть разработаны по мере необходимости
Электрические характеристики
| Параметры | RX | TX |
| Частота Спектр | 791 ～ 821 МГц | 832 ～ 862 МГц |
| Вносимая потеря | ≤ 1,2 дБ | ≤ 1,2 дБ |
| Рябь | ≤ 0,8 дБ | ≤ 0,8 дБ |
| КСВН | ≤ 1,3: 1 | ≤ 1,3: 1 |
| Отказ | ≥ 60 дБ при 832 ～ 862 МГц | ≥ 60 дБ при 791 ～ 821 МГц |
| Сила | 100 Вт | |
| Рабочая Температура | -40 ℃ ～ + 70 ℃ | |
| Чистота поверхности | Черная краска | |
| Разъемы | N-Женский | |
| RoHS | да | |
| Знак порта | Порт1: ANT; Порт 2: RX; Порт 3: TX | |
| Нетто | 0,95 кг | |
| Размер | 148 * 112 * 41 мм | |
Механические характеристики
| Габаритные размеры | 4x1x1 (дюйм) |
| Разъемы | N-тип женский |
Характеристики окружающей среды
| Рабочая Температура | От -45 до +85 º C |
| Температура хранения | От -55 до +95 º C |
Типичная производительность

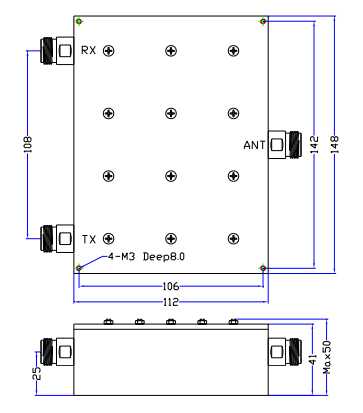

Габаритный чертеж (единица измерения: мм)
