Фильтр низких частот, работающий от постоянного тока ~ 8,5 ГГц

ENRICHTEK ' Низкочастотный фильтр - это своего рода РЧ-фильтр, который пропускает все частоты ниже проектной частоты и отклоняет сигналы выше частоты среза.
Частота этого подвесного полосового фильтра нижних частот ELP-8E5 от ENRICHTEK составляет от постоянного тока до 8,5 ГГц с полосой пропускания 8,5 ГГц. Максимальная мощность передачи составляет 15 Вт (CW).
При импедансе 50 Ом максимальное значение VSWR этого фильтра нижних частот ELP-8E5 составляет 1,4, а максимальные вносимые потери - 1,5 дБ.
Затухание в полосе пропускания этого фильтра верхних частот EHP-8E5 превышает 50 дБ при 9,3 ± 17 ГГц.
Служба настройки
ENRICHTEK предоставляет услуги по проектированию фильтров низких частот. Наш фильтр низких частот / фильтр высоких частот / полосовой фильтр / полосовой фильтр настраивается в соответствии с вашими требованиями.
Приложения
Благодаря широкой рабочей температуре, высокой стабильности и консистенции, ENRICHTEK ’ Фильтры низких частот доступны в сфере образования, промышленности, авиации и в военных целях
Электрические характеристики
параметры
Типичное значение
Частота среза
8.5GHz
Частота полосы пропускания
DC ~ 8.5GHz
Pass Band Insertion Loss
 ≤ 1,0 дБ при постоянном токе ~ 8,4 ГГц
 ≤ 1,5 дБ при 8,4 ~ 8,5 ГГц
Полоса пропускания КСВН
 ≤ 1.4: 1
Стоп полоса затухания
 ≥ 50 дБ @   9,3 ~ 17GHz
полное сопротивление
50 Ом
Сила
 ≤ 15W
Соединители
SMA-Female
Чистота поверхности
Кислород или черная краска
Температура   Диапазон
-55 ℃ ~ 85 ℃
Вес нетто
0,02 кг
Размер
29 * 21 * 10 мм

Механические характеристики
Размеры
4x1x1 (дюйм)
Соединители
N-тип Женский
Экологические характеристики
Рабочая Температура
От -45 до +85 º С
Температура хранения
От -55 до +95 º С
Типичная производительность

Фильтр нижних частот, работающий от постоянного тока ~ 8.5GH

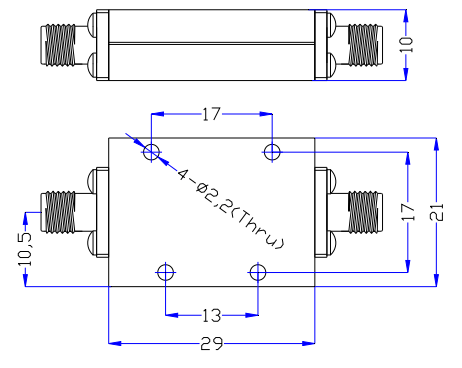

Габаритный чертеж (единица измерения: мм)
Фильтр нижних частот, работающий от постоянного тока ~ 8,5 ГГц ELP-8E5
Фильтр низких частот   ELP-8E5
