Фильтр низких частот, работающий от постоянного тока до 18GH

Фильтр низких частот, работающий от постоянного тока до 18GH

Подробная информация о продукте:

  • марка:ENRICHTEK
  • Серийный номер: ELP-18E
  • Страна происхождения:Китай

Оплата и доставка Условия:

  • Ценовое предложение:Договорная
  • Минимальный заказ: 1
  • Средний срок поставки:Договорная
  • Способ оплаты:Т / Т, ПайПал
Запросить цену

Фильтр низких частот, работающий от постоянного тока до 18 ГГц

Фильтр нижних частот - это своего рода RF-фильтр, который пропускает все частоты ниже проектной и отклоняет сигналы выше частоты среза.
Рабочая частота этой подвесной полосковой линии низкая   пропускной фильтр   ELP-18E   от ENRICHTEK - от   DC до 18   ГГц.   Максимальная мощность передачи   составляет 15 Вт (CW).
Пульсация полосы пропускания менее 1.0 дБ   и максимальные вносимые потери этого фильтра нижних частот ELP-18E   составляет 1.0 дБ @ DC ~ 17,3 ГГц. Отклонение на частотах 19,1–26 ГГц больше   чем 50 дБ.
При импедансе 50 Ом максимальный КСВ этого фильтра нижних частот   ELP-18E   составляет 1,6.
Приложения
Фильтры нижних частот от ENRICHTEK доступны в образовании, промышленности, авиации и военном деле благодаря широкому диапазону рабочих температур, высокой стабильности и однородности.
Настраиваемый
ENRICHTEK предоставляет услуги по разработке фильтров нижних частот. Наши фильтры нижних частот настраиваются в соответствии с требованиями заказчика ' с требованиями лучше всего.
Электрические характеристики
Параметры
Типичное значение
Частота среза
18 ГГц
Частота полосы пропускания
DC ~ 18 ГГц
Вносимая потеря полосы пропускания
≤ 1,0 дБ при постоянном токе ~ 17,3 ГГц
≤ 3,0 дБ при 17,3 ~ 18 ГГц
Полоса пропускания VSWR
≤ 1,6: 1
Затухание стоп-полосы
≥ 50 дБ @   19,1 ~ 26 ГГц
Импеданс
50 Ом
Мощность
≤ 15 Вт
Механические характеристики
Размеры
18 * 17 * 10 мм
Разъемы
SMA-Женский
Чистота поверхности
Управляемый кислород или черная краска
Вес нетто
0,0135 кг
Характеристики окружающей среды
Рабочая Температура
От -55 до +85 º C
Температура хранения
От -55 до +95   º C
Типичная производительность

Фильтр низких частот, работающий от постоянного тока до 18GH

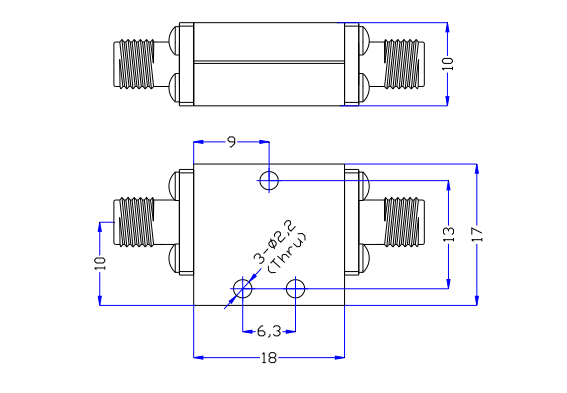

Габаритный чертеж (единица измерения: мм)
Фильтр низких частот, работающий от постоянного тока до 18GH
Фильтр низких частот     ELP-18E
