Фильтр верхних частот, работающий от 1,0 ГГц до 10 ГГц (A)

Фильтр верхних частот, работающий от 1,0 ГГц до 10 ГГц (A)

Подробная информация о продукте:

  • марка:ENRICHTEK
  • Серийный номер: EHP-1E-10E (А)
  • Страна происхождения:Китай

Оплата и доставка Условия:

  • Ценовое предложение:оборотный
  • Минимальный заказ: 1
  • Средний срок поставки:оборотный
  • Способ оплаты:T / T, Paypal
Запросить цену

Фильтр верхних частот, работающий от 1,0 ГГц до 10 ГГц

Фильтры верхних частот | дико используются в   радиочастота   устройства.   Oни   может отклонять сигналы ниже запланированной и передавать сигналы выше запланированной частоты.
Операционная частота этого   Подвесной полосовой фильтр высоких частот   EHP-1E-10E   это   от 1,0 ГГц до 10   ГГц, максимальная мощность передачи составляет 15 Вт (CW)
С   сопротивление 50 Ом, КСВН   этого   фильтр высоких частот   EHP-1E-10E составляет менее 1,5, пульсация полосы пропускания составляет менее 1,0 дБ, а максимальные вносимые потери составляют 1,0 дБ при 1,1 ~ 10 ГГц.
Запрет полосы подавления этого фильтра высоких частот EHP-1E-10E   больше 50 дБ при   DC-0.78GHz.
Фильтр верхних частот EHP-1E-10E   от ENRICHTEK   был проверен и испытан как все наши стандартные радиочастотные фильтры.
Настраиваемый
ENRICHTEK предоставляет услуги по проектированию фильтров верхних частот для удовлетворения потребностей клиентов ’ требования, например, изменение частоты среза, разъемов, механической структуры или изменение электрических параметров.
Приложения
Благодаря широкой рабочей температуре, высокой стабильности и стабильности высокочастотные фильтры ENRICHTEK широко используются в сфере образования, промышленности и авиации.
Электрические характеристики
параметры
Типичное значение
Частота среза
1.0GHz
Частота полосы пропускания
1,0 ~ 10 ГГц
Pass Band Insertion Loss
≤ 1,5 дБ при 1,0 ± 1,1 ГГц
≤ 1,0 дБ при 1,1 ~ 10 ГГц
Полоса пропускания КСВН
≤ 1.5: 1
Стоп полоса затухания
≥ 50 дБ @   DC ~ 0.78GHz
полное сопротивление
50 Ом
Мощность
≤ 15W
Механические характеристики
Размеры
61 * 23 * 10 мм
Соединители
SMA-Female
Чистота поверхности
Кислород или черная краска
Нетто
0,04 кг
Экологические характеристики
Рабочая Температура
-55   до +85 º С
Температура хранилища
От -55 до +95   º С
Типичная производительность

Фильтр верхних частот, работающий от 1,0 ГГц до 10 ГГц

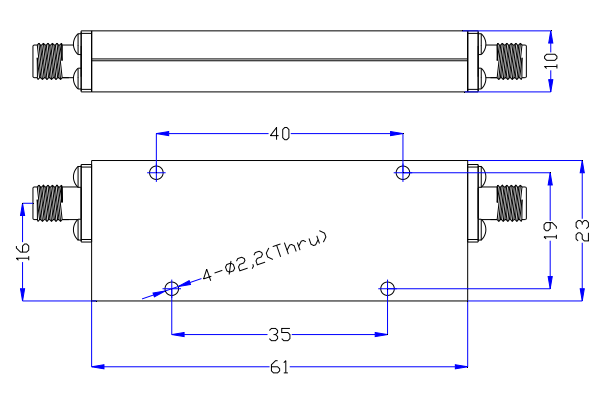

Габаритный чертеж (единица измерения: мм)
Фильтр верхних частот, работающий от 1,0 ГГц до 10 ГГц
Фильтр верхних частот EHP-1E-10E
