Фильтр высоких частот, работающий от 3,0 ГГц до 13 ГГц

Подробная информация о продукте:

марка:ENRICHTEK
Серийный номер: EHP-3E-13E
Страна происхождения:Китай

Оплата и доставка Условия:

Ценовое предложение:Договорная
Минимальный заказ: 1
Средний срок поставки:Договорная
Способ оплаты:Т / Т, ПайПал

Запросить цену

Фильтр высоких частот, работающий от 3,0 ГГц до 13 ГГц

Фильтры высоких частот широко используются в радиочастота устройств. Oни может отклонять сигналы ниже расчетной и пропускать сигналы выше расчетной частоты.

Операционная частота этого подвесного полоскового фильтра верхних частот EHP-3E-13E от 3000 МГц до 13000 МГц, максимальная мощность передачи 10 Вт (CW)

С импеданс 50 Ом, КСВН этого фильтра высоких частот EHP-3E-13E меньше 2,0, пульсация полосы пропускания меньше 1,5 дБ .

Отказ от этого фильтра верхних частот EHP-3E-13E больше 60 дБ при ~ 2500 МГц постоянного тока.

Фильтр высоких частот EHP-3E-13E от ENRICHTEK зарекомендовал себя и прошел испытания, как и все наши стандартные радиочастотные фильтры.

Настраиваемый

ENRICHTEK предоставляет услуги по проектированию фильтров высоких частот, чтобы удовлетворить потребности клиентов ’ требования, например, изменение частоты среза, разъемов, механической конструкции или изменение электрических параметров.

Приложения

Обладая широкой рабочей температурой, высокой стабильностью и постоянством, фильтры высоких частот ENRICHTEK широко используются в образовании, промышленности и авиации.

Электрические характеристики

Параметры	Типичное значение
Частота полосы пропускания	3000 ～ 13000 МГц
Вносимая потеря	≤ 1,5 дБ
VSWR	≤ 2,0: 1
Отклонение	≥ 60 дБ при постоянном токе ～ 2500 МГц
Управление мощностью в полосе пропускания	10 Вт

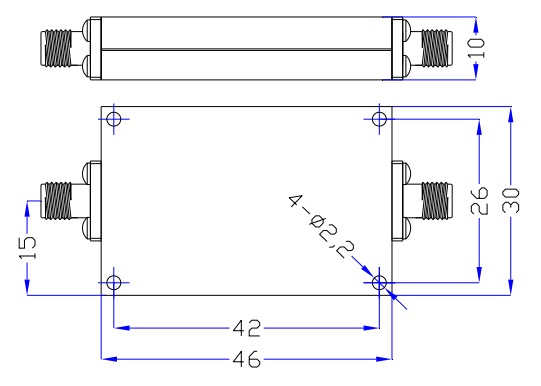

Механические характеристики

Размеры	46 * 30 * 10 мм
Разъемы	SMA-Женский
Чистота поверхности	Направляющий кислород или черная краска
Вес нетто	0,04 кг
