Полосовой фильтр, работающий от 5,75 ГГц до 6,55 ГГц

Полосовой фильтр, работающий от 5,75 ГГц до 6,55 ГГц

Подробная информация о продукте:

  • марка:ENRICHTEK
  • Серийный номер: EBP-5E75-6E55
  • Страна происхождения:Китай

Оплата и доставка Условия:

  • Ценовое предложение:Договорная
  • Минимальный заказ: 1
  • Средний срок поставки:Договорная
  • Способ оплаты:Т / Т, ПайПал
Запросить цену

Полосовой фильтр, работающий от 5,75 ГГц до 6,55 ГГц

Полосовой фильтр - это своего рода RF-фильтр использовал к устраните нежелательные боковые полосы и удалите паразитные помехи и шум.
Частота встречно-штыревого полосового фильтра   EBP-5E75-6E55     от 5,75 ГГц до 6,55 ГГц   с частотой 800 МГц   пропускная способность.
С   импеданс 50 Ом, КСВ этого   полосовой фильтр EBP-5E75-6E55   меньше 1,5.
Вносимые потери этого полосового фильтра   EBP-5E75-6E55   меньше 1,5 дБ   а пульсация полосы пропускания менее 1,0 дБ.
Отклонение превышает 25 дБ на частоте 5,52 ГГц и более 25 дБ на частоте 6,78 ГГц.
Полосовой фильтр   EBP-5E75-6E55   был протестирован и зарекомендовал себя как все наши стандартные радиочастотные фильтры.
Служба настройки
Благодаря высокой производительности, хорошей стабильности и постоянству радиочастотные фильтры от ENRICHTEK широко используются в образовании, промышленности и авиации.
ENRICHTEK поддерживает настройку полосового фильтра, например изменение электрические параметры, частота среза, механическая конструкция или разъемы и т. д.
Электрические характеристики
Параметры
Типичное значение
1 дБ   Pass   Диапазон частот
5,75 ~ 6,55 ГГц   (F0 = 6,15 ГГц)
Вносимая потеря
≤ 1,5 дБ
VSWR
≤ 1,5: 1
Отклонение
≥ 25 дБн при 5,52 ГГц
≥ 25 дБн @   6,78 ГГц
≥ 40 дБн @   6,94 ~ 8,15 ГГц
Импеданс
50 Ом
Механические характеристики
Размеры
60 * 16 * 8 мм
Разъемы
SMA-Женский
Чистота поверхности
Оригинальный серебряный цвет
Характеристики окружающей среды
Рабочая Температура
От -10 до +40 º C
Температура хранения
От -55 до +95   º C
Типичная производительность

Полосовой фильтр, работающий от 5,75 ГГц до 6,55 ГГц

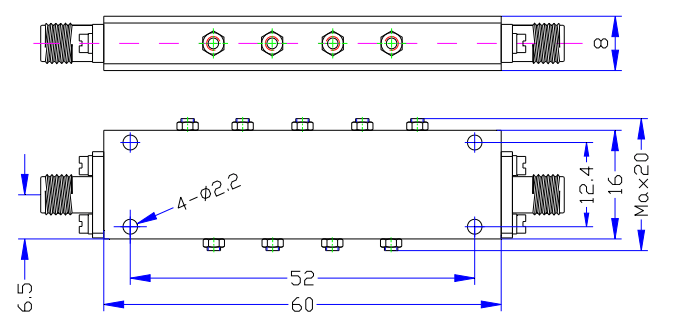

Габаритный чертеж (единица измерения: мм)
Полосовой фильтр, работающий от 5,75 ГГц до 6,55 ГГц
Полосовой фильтр EBP-5E75-6E55
