Полосовой фильтр, работающий от 863 МГц до 875 МГц

Полосовой фильтр - это своего рода RF-фильтр использовал к устраните нежелательные боковые полосы и удалите паразитные помехи и шум.
Частота этого полосового фильтра резонатора   EBP-E863-E875     от 863 МГц до 875 МГц   с 12МГц   пропускная способность, максимальная мощность передачи составляет 20   Ватт (CW)
С   импеданс 50 Ом, КСВ этого   полосовой фильтр EBP-E863-E875   меньше 1,4.
Вносимые потери этого полосового фильтра   EBP-E863-E875   меньше 3,5 дБ   .
Отклонение превышает 40 дБ при DC-860 МГц и более 40 дБ при 878–3000 МГц.
Полосовой фильтр   EBP-E863-E875   был протестирован и зарекомендовал себя как все наши стандартные радиочастотные фильтры.
Служба настройки
Обладая высокой производительностью, хорошей стабильностью и постоянством, ВЧ-фильтры от ENRICHTEK широко используются в образовании, промышленности и авиации.
ENRICHTEK поддерживает настройку полосового фильтра, например изменение электрические параметры, частота среза, механическая конструкция или разъемы и т. д.
Электрические характеристики
Параметры
Типичное значение
Центральная частота
869 МГц
Частота полосы пропускания
863 ~ 875 МГц
Вносимая потеря полосы пропускания
≤ 3,5 дБ
Полоса пропускания VSWR
≤ 1,4: 1
Затухание стоп-полосы
≥ 40 дБ при постоянном токе ~ 860 МГц
≥ 40 дБ при 878 ~ 3000 МГц
Импеданс
50 Ом
Мощность
20 Вт CW Макс.
Материал
Корпус: алюминиевый сплав 6061
Крышка: алюминиевый сплав 6061
Регулировочный винт: медный сплав H62
Резонансная колонка: медный сплав H59
Разъемы: медь H59, трехкомпонентный сплав с покрытием
Другой винт: нержавеющая сталь
Механические характеристики
Размеры
157 * 81 * 36,5 мм
Разъемы
N-Женский
Чистота поверхности
Окрашенный в черный цвет
Вес нетто
0,67 кг
Характеристики окружающей среды
Рабочая Температура
-20   на +60 º C
Температура хранения
От -55 до +95 º C
Типичная производительность

Полосовой фильтр, работающий от 863 МГц до 875 МГц

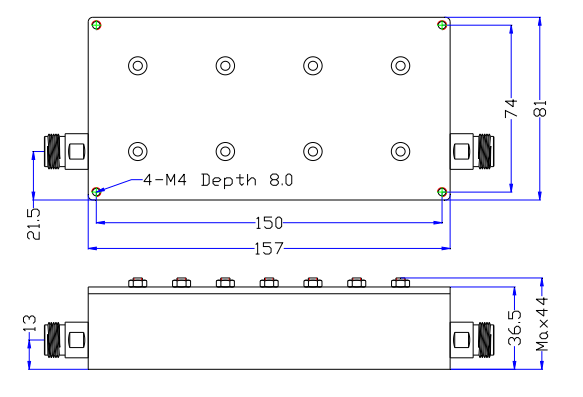

Габаритный чертеж (единица измерения: мм)
Полосовой фильтр, работающий от 863 МГц до 875 МГц
Полосовой фильтр EBP-E863-E875
