Полосовой фильтр, работающий от 2345 МГц до 2365 МГц

Полосовой фильтр, работающий от 2345 МГц до 2365 МГц

Подробная информация о продукте:

  • марка:ENRICHTEK
  • Серийный номер: EBP-2E345-2E365
  • Страна происхождения:Китай

Оплата и доставка Условия:

  • Ценовое предложение:Договорная
  • Минимальный заказ: 1
  • Средний срок поставки:Договорная
  • Способ оплаты:Т / Т, ПайПал
Запросить цену

Полосовой фильтр, работающий от 2345 МГц до 2365 МГц

Полосовой фильтр - это своего рода RF-фильтр использовал к устраните нежелательные боковые полосы и удалите паразитные помехи и шум.
Частота этого полосового фильтра резонатора   EBP-2E345-2E365     от 2345 МГц до 2365 МГц   с частотой 20 МГц   пропускная способность, максимальная мощность передачи 5   Ватт (CW)
С   импеданс 50 Ом, КСВ этого   полосовой фильтр EBP-2E345-2E365   меньше 1,2.
Вносимые потери этого полосового фильтра   EBP-2E345-2E365   меньше 1,2 дБ   а пульсация полосы пропускания составляет менее 18 дБ.
Отклонение превышает 50 дБ при DC-2245 МГц и более 50 дБ при 2465–3000 МГц.
Полосовой фильтр   EBP-2E345-2E365   был протестирован и зарекомендовал себя как все наши стандартные радиочастотные фильтры.
Служба настройки
Обладая высокой производительностью, хорошей стабильностью и постоянством, ВЧ-фильтры от ENRICHTEK широко используются в образовании, промышленности и авиации.
ENRICHTEK поддерживает настройку полосового фильтра, s как изменение электрические параметры, частота среза, механическая конструкция или разъемы и т. д.
Электрические характеристики
Параметры
Типичное значение
Центральная частота
2355 МГц
Пропускная полоса пропускания
20 МГц (2345 ~ 2365 МГц)
Вносимая потеря полосы пропускания
≤ 1,2 дБ
Возвратные потери полосы пропускания
≥ 18 дБ
Отклонение стоп-полосы
≥ 50 дБ @   DC ~ 2245 МГц
≥ 50 дБ @   2465 ~ 3000 МГц
Импеданс
50 Ом
Управление мощностью
≤ 5 Вт
Механические характеристики
Размеры
67 * 42 * 27 мм
Разъемы
TNC-Женский
Чистота поверхности
Черный   Покрасить
Вес нетто
0,13 кг
Характеристики окружающей среды
Рабочая Температура
От -30 до +75 º C
Температура хранения
-30   на +85   º C
Типичная производительность

Полосовой фильтр, работающий от 2345 МГц до 2365 МГц

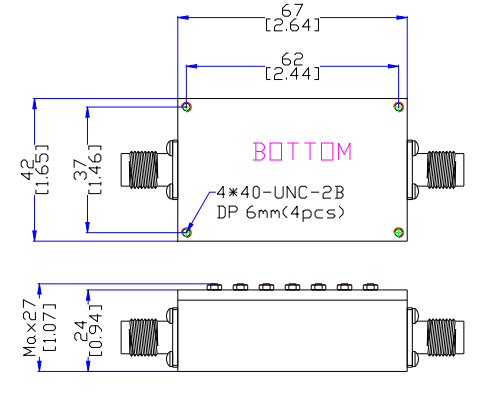

Габаритный чертеж (единица измерения: мм)
Полосовой фильтр, работающий от 2345 МГц до 2365 МГц
Полосовой фильтр EBP-2E345-2E365
