Полосовой фильтр, работающий от 9975 МГц до 10025 МГц
Полосовой фильтр, работающий от 9975 МГц до 10025 МГц
Полосовой фильтр - это своего рода RF-фильтр использовал к устраните нежелательные боковые полосы и удалите паразитные помехи и шум.
Частота этого волноводного полосового фильтра EBP-9E975-10E025 от 9975 МГц до 10025 МГц с частотой 50 МГц пропускная способность.
С импеданс 50 Ом, КСВ этого волноводный полосовой фильтр EBP-9E975-10E025 меньше 1,5.
Вносимые потери этого волноводный полосовой фильтр EBP-9E975-10E025 меньше 1,0 дБ .
Отклонение превышает 60 дБ при 9500 МГц и более 60 дБ при 10500 МГц.
Волноводный полосовой фильтр EBP-9E975-10E025 был протестирован и зарекомендовал себя как все наши стандартные радиочастотные фильтры.
Служба настройки
Обладая высокой производительностью, хорошей стабильностью и постоянством, ВЧ-фильтры от ENRICHTEK широко используются в образовании, промышленности и авиации.
Волноводный фильтры от ENRICHTEK можно настроить, например изменить электрические параметры, частота среза, механическая конструкция или разъемы и т. д.
Электрические характеристики
Параметры | Типичное значение |
Центральная частота | 10 ГГц |
Пропускная способность | 50 МГц (9975 ~ 10025 МГц) |
Вносимая потеря | ≤ 1.0 дБ |
VSWR | ≤ 1,5: 1 |
Отклонение | ≥ 60 дБ @ F0 ± 500 МГц (9500 МГц 、 10500 МГц) |
Механические характеристики
Размеры | 92,7 * 31 * 16,2 мм |
Разъемы | SMA-Женский |
Чистота поверхности | Черная краска |
Характеристики окружающей среды
Рабочая Температура | От +10 до +40 º C |
Температура хранения | От -55 до +95 º C |
Типичная производительность

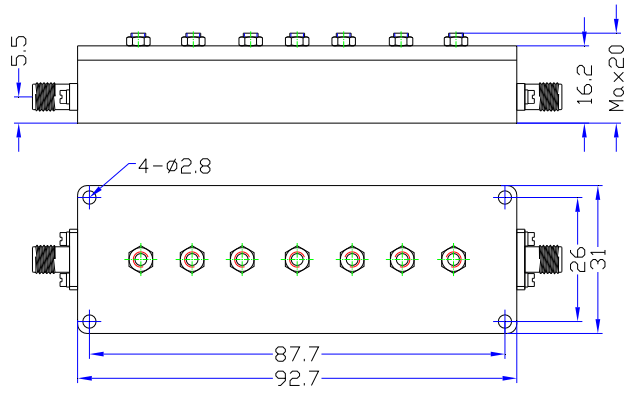

Габаритный чертеж (единица измерения: мм)
