Диплексер с частотами 360–362 МГц и 368–370 МГц
Диплексер с частотами 360–362 МГц и 368–370 МГц
РЧ диплексер - это самый простой РЧ мультиплексор, он имеет 3 порта и состоит из двух фильтров на разных
частоты. Два разных сигнала поступают в диплексер и проходят через разные фильтры по отдельности, а затем к одной и той же антенне.
Наши радиочастотные инженеры используют много компьютерное моделирование в дизайне этого радиочастотного диплексера EDI-E361-E369 , Это диплексер РФ EDI-E361-E369 имеет два канала 360–362 МГц и 368–370 МГц.
При импедансе 50 Ом вносимые потери в полосе пропускания этого радиочастотного диплексера EDI-E361-E369 меньше, чем 1,5 дБ.
Отказ от этого радиочастотного диплексера EDI-E361-E369 больше чем 35 дБ при 368-370 МГц и больше чем 35 дБ при 360-362 МГц ,
С отличной производительностью и небольшой структурой, этот RF диплексер EDI-E361-E369 может быть использован в военные, коммерция и образование
ENRICHTEK предоставляет услуги по настройке радиочастотного диплексера, такие как изменение частоты, разъемов, механической структуры или изменение электрических параметров.
Электрические характеристики
| параметры | Типичное значение | |
| RX | Техас | |
| Центральная частота | 361MHz | 369MHz |
| Пропускная способность | 2 МГц (360 ～ 362 МГц) | 2 МГц (368 ～ 370 МГц) |
| Потеря вставки | ≤ 1.5dB | ≤ 1.5dB |
| КСВ | ≤ 1.3: 1 | ≤ 1.3: 1 |
| непринятие | ≥ 35 дБ @ 368 ~ 370MHz | ≥ 35 дБ @ 360 ~ 362MHz |
| полное сопротивление | 50 Ом | |
| Сила | ≤ 20W | |
| Знак порта | Порт 1: ANT; Порт 2: RX; Port3: TX | |
Механические характеристики
| Габаритные размеры | 92 * 180 * 72мм |
| Соединители | SMA-Female |
| Чистота поверхности | Черная краска |
| Нетто | 1,27 кг |
Экологические характеристики
| Рабочая Температура | -20 до +70 º С |
| Температура хранения | От -55 до +95 º С |
Типичная производительность

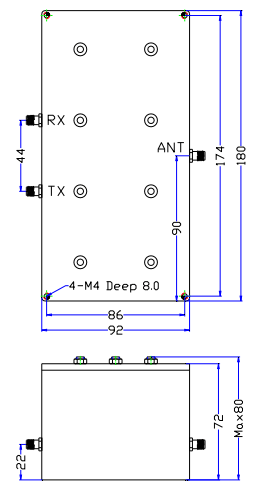

Габаритный чертеж (единица измерения: мм)
