Полосовой фильтр миллиметрового диапазона, работающий в диапазоне 26-31,5 ГГц (B)

Полосовой фильтр миллиметрового диапазона, работающий в диапазоне 26-31,5 ГГц (B)

Подробная информация о продукте:

  • марка:ENRICHTEK
  • Серийный номер: MBP-26E-31E5 (B)
  • Страна происхождения:Китай

Оплата и доставка Условия:

  • Ценовое предложение:Договорная
  • Минимальный заказ: 1
  • Средний срок поставки:Договорная
  • Способ оплаты:Т / Т, ПайПал
Запросить цену

Эксплуатация фильтра миллиметрового диапазона     От 26 ГГц до 31,5 ГГц

Фильтр миллиметрового диапазона (также известный как фильтр миллиметрового диапазона) является незаменимым важным устройством в системах микроволнового и миллиметрового диапазонов.
Частота этой миллиметровой волны     встречно-штыревой полосовой фильтр     MBP-26E-31E5     от 26 ГГц до 31,5 ГГц   с частотой 5,5 ГГц   пропускная способность, максимальная мощность передачи составляет 10   Ватт (CW).
С   импеданс 50 Ом, КСВ этого   миллиметровая волна   полосовой фильтр MBP-26E-31E5   меньше 2,0.     Вносимое затухание   меньше 2,5 дБ,   отклонение стоп-полосы больше 45 дБ @   33,25 ГГц и     более 70 дБ @   34,25 ГГц.
Миллиметровая волна   полосовой фильтр   MBP-26E-31E5   был протестирован и зарекомендовал себя как все наши стандартные радиочастотные фильтры.
Служба настройки
Частота наших фильтров миллиметрового диапазона составляет до 67 ГГц, они широко используются в связи, радиолокационной навигации, средствах электронного противодействия, спутниковой связи.
Полосовые фильтры миллиметрового диапазона от ENRICHTEK можно настраивать, например изменять частоту среза, механическую структуру или электрические параметры и т. Д.
Электрические характеристики
Параметры
Типичное значение
Центральная частота
28,75 ГГц
Частота полосы пропускания
26 ~ 31,5 ГГц
Вносимая потеря полосы пропускания
≤ 2,5 дБ
Полоса пропускания VSWR
≤ 2,0: 1
Затухание стоп-полосы
≥ 45 дБ @   24,25 ГГц
≥ 45 дБ @   33,25 ГГц
≥ 70 дБ @   23,25 ГГц
≥ 70 дБ @   34,25 ГГц
Импеданс
50 Ом
Мощность
≤ 10 Вт
Механические характеристики
Размеры
48 * 11 * 10 мм
Разъемы
2,92 мм-Женский
Чистота поверхности
Оригинальный серебристый цвет или черная краска
Вес нетто
0,04 кг
Характеристики окружающей среды
Рабочая Температура
От -40 до +80 º C
Температура хранения
От -55 до +95   º C
Типичная производительность

Полосовой фильтр миллиметрового диапазона, работающий от 26 до 31,5 ГГц

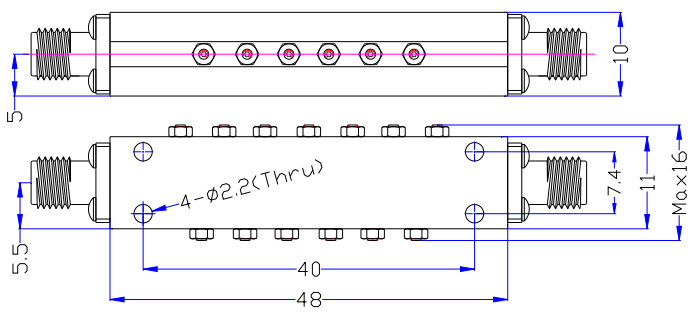

Габаритный чертеж (единица измерения: мм)
Полосовой фильтр миллиметрового диапазона, работающий от 26 до 31,5 ГГц
Полосовой фильтр миллиметрового диапазона MBP-26E-31E5
