Направленный ответвитель 30 дБ от 0,5 ГГц до 6,0 ГГц
Направленный ответвитель 30 дБ от От 0,5 ГГц до 6,0 ГГц
Радиочастотные направленные ответвители, также называемые радиочастотными ответвителями, обеспечивают простые средства контроля или измерения радиочастотной энергии.
Эта микрополоска направленный ответвитель DC30-E5-6E от ENRICHTEK работает от 0,5 до 6,0 ГГц с SMA женский разъемы.
Направленный ответвитель RF DC30-E5-6E имеет связанное значение 30 дБ, вносимые потери менее 0,6 дБ, а направленность больше 16 дБ.
Благодаря отличным характеристикам, это микрополоска направленный ответвитель DC30-E5-6E можно использовать в военные, коммерция и образование
ENRICHTEK поддерживает настройку радиочастотных направленных ответвителей, таких как изменение частоты, механической структуры или изменение электрических параметров.
Электрические характеристики
| Параметры | Типичное значение |
| Частотный диапазон | 0,5 ～ 6,0 ГГц |
| Связь | 30 ± 1.0 дБ |
| Частотная чувствительность | ≤ ± 1.0 дБ |
| Вносимая потеря | ≤ 0,6 дБ (без учета связанной мощности) |
| VSWR | ≤ 1,3: 1 |
| Направленность | ≥ 16 дБ |
| Импеданс | 50 Ом |
| Мощность | Среднее: ≤ 50 Вт; Пик: ≤ 1кВт |
Механические характеристики
| Размеры | 113 * 19 * 11 мм |
| Разъемы | SMA-Женский |
| Чистота поверхности | Черная краска |
| Вес нетто | 0,075 кг |
Характеристики окружающей среды
| Рабочая Температура | -40 на +80 º C |
| Температура хранения | От -55 до +95 º C |
Типичная производительность

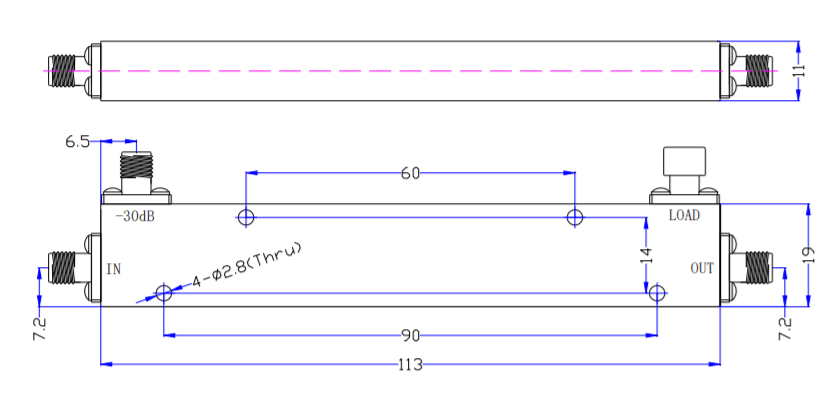

Контурный рисунок (u гнида: мм)
