Millimeter Wave Band Pass Filter от 30 ГГц до 35 готов

Millimeter Wave Band Pass Filter от 30 ГГц до 35 готов

Подробная информация о продукте:

  • марка:Эрихтек
  • Серийный номер: MBP-30E-35E
  • Страна происхождения:Китай

Оплата и доставка Условия:

  • Ценовое предложение:Договорная
  • Минимальный заказ: 1.
  • Средний срок поставки:Договорная
  • Способ оплаты:T / T, PayPal
Запросить цену

Миллиметр волновой зоны проходит фильтр от 30 ГГц до 35 ГГц
Фильтр Band Pass - это вид RF-фильтра, используемого для устранения нежелательных боковых полос и удаления ложных помех и шума.
Частота этой миллиметровой волновой горенной зоны Pass Filter (также называется MM Wave Band Pass Faw Filter) MBP-30E-35E   это   от 30 ГГц до 35 ГГц   С 5 ГГц   Пропускная способность, максимальное управление мощностью 5   Ватт (CW)
С   50 Ом импеданс, VSWR этого   Миллиметр Wave Bandpass Filter MBP-30E-35E   меньше 1,5.
Потеря вставки этой миллиметровой волновой зоны пропускает фильтр   MBP-30E-35E   менее 2,0 дБ   Отказ
Отклонение больше 80 дБ   в 29 ГГц и больше 80 дБ   на 36-47 ГГц.
Миллиметр волновой полосы Pass Filter   MBP-30E-35E   был проверен и доказан как все наши стандартные миллиметровые волны   Фильтрующие продукты.
Служба настройки
С высокой производительностью, хорошей устойчивостью и консистенцией, RF-фильтрами / миллиметровой волной   Фильтры из Enrichtek дико используются в образовании, промышленности и авиации.
Millimeter Wave Band Pass Filters из Enrichtek настраиваются, такие как изменение электрических параметров, частота среза, механическая структура или разъемы и т. Д.

Электрические характеристики
Параметры
Типичное значение
Центральная частота (F0)
32,5 ГГц
Частота полосы диапазона
30 ~ 35 ГГц
Пропустить потери вставки
≤. 2,0 дБ
Проходная пульсация
≤. 1,0 дБ
Передать полосу возврата
≥. 15 дБ
Отказ от полосы остановки
≥. 80 дБ @ DC ~ 29 ГГц
≥. 80 дБ @ 36 ~ 47 ГГц
Импеданс
50 Ом
Обработка питания
5 Вт макс.
Материал
Корпус: медный сплав H62
Крышка: H62 Медный сплав
Настройка винта: медный сплав H62
Разъемы: нержавеющая сталь
Другой винт: нержавеющая сталь
Механические характеристики
Габаритные размеры
90 * 16 * 8.5 мм
Разъемы
2,92 мм (k) -female
Чистота поверхности
Окрашены черным
Вес нетто
0,085 кг
Экологические характеристики
Рабочая Температура
-30 до +70 º Слияние
Температура хранилища
-55 до +95 º Слияние
Типичные показатели

Millimeter Wave Band Pass Filter MBP-30E-35E

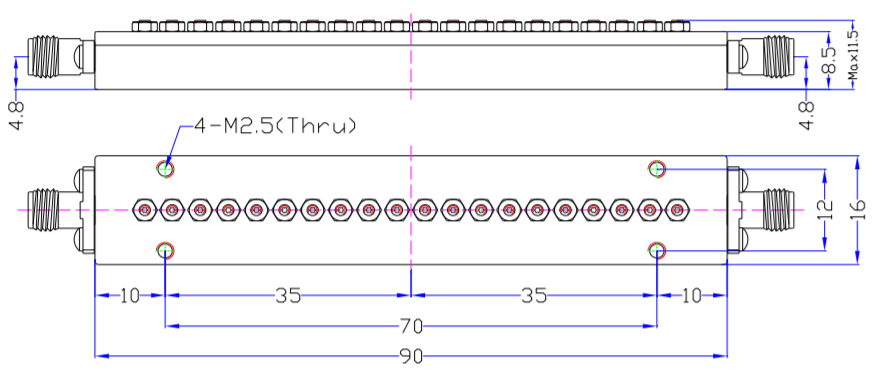

Наброски рисунок (единица: мм)
Millimeter Wave Band Pass Filter MBP-30E-35E
Millimeter Wave Band Pass Filter MBP-30E-35E
