Миллиметр волновой зоны пропускает фильтр от 48,15 ГГц до 49,25х

Миллиметр волновой зоны пропускает фильтр от 48,15 ГГц до 49,25х

Подробная информация о продукте:

  • марка:Эрихтек
  • Серийный номер: MBP-48E15-49E25.
  • Страна происхождения:Китай

Оплата и доставка Условия:

  • Ценовое предложение:Договорная
  • Минимальный заказ: 1.
  • Средний срок поставки:Договорная
  • Способ оплаты:T / T, PayPal
Запросить цену

Миллиметр волновой зоны проход фильтра от 48,15 ГГц до 49,25 ГГц

Фильтр Band Pass - это вид RF-фильтра, используемого для устранения нежелательных боковых полос и удаления ложных помех и шума.
Частота этой миллиметровой волновой гребесной зоны Pass Pass Filter (также называется MM Wave Band Pass File Filter) MBP-48E15-49E25   это   от 48,15 ГГц до 49,25 ГГц   с 1,1 ГГц   Пропускная способность, максимальное управление мощностью 5   Ватт (CW)
С   50 Ом импеданс, VSWR этого   Миллиметра волны полосы фильтра MBP-48E15-49E25   меньше 1,35.
Потеря вставки этой миллиметровой волновой зоны пропускает фильтр   MBP-48E15-49E25   менее 2,5 дБ   Отказ
Отклонение больше 80 дБ   на 0,1-47,2 ГГц и больше 50 дБ   на 50-70 ГГц.
Миллиметр волновой полосы Pass Filter   MBP-48E15-49E25   был проверен и доказан как все наши стандартные миллиметровые волны   Фильтрующие продукты.
Служба настройки
С высокой производительностью, хорошей устойчивостью и консистенцией, RF-фильтрами / миллиметровой волной   Фильтры из Enrichtek дико используются в образовании, промышленности и авиации.
Millimeter Wave Band Pass Filters из Enrichtek настраиваются, такие как изменение электрических параметров, частота среза, механическая структура или разъемы и т. Д.

Электрические характеристики
Параметры
Типичное значение
Центральная частота (F0)
48,7 ГГц
0,6 дБ пропускной способность
1100 МГц (48,15 ~ 49,25 ГГц)
Пропустить потери вставки
≤. 2,5 дБ @ 48,7 ГГц
≤. 3,0 дБ @ 48.15 ~ 49,25 ГГц
Пройти полосу плоскостности
≤. 0,6 дБ @ пик пика в диапазоне 48,15 ~ 49,25 ГГц
Pass Band VSWR
≤. 1.35: 1 (вход / выход)
Задержка группы Pass Band
≤. 2.6ns @ пик пика в диапазоне 48,15 ~ 49,25 ГГц
Проходная группа Group Ripple
≤. 0,65ns @ пик пика в диапазоне 48,15 ~ 49,25 ГГц
Отказ от полосы остановки
≥. 80 дБ @ 0,1 ~ 47,2 ГГц
≥. 50 дБ при 50 ~ 70 ГГц
Импеданс
50 Ом
Обработка питания
5 Вт макс.
Материал
Корпус: медный сплав H62
Крышка: H62 Медный сплав
Настройка винта: медный сплав H62
Разъемы: нержавеющая сталь
Другой винт: нержавеющая сталь
Механические характеристики
Габаритные размеры
50 * 14 * 7,5 мм
Разъемы
Вход: 1.85 мм-Мужской / Вывод: 1,85 мм-Мужской
Чистота поверхности
Окрашены черным
Вес нетто
0,045 кг
Экологические характеристики
Рабочая Температура
-30 до +70 º Слияние
Температура хранилища
-55 до +95 º Слияние
Типичные показатели

Миллиметр волновой полосы Pass Filter MBP-48E15-49E25

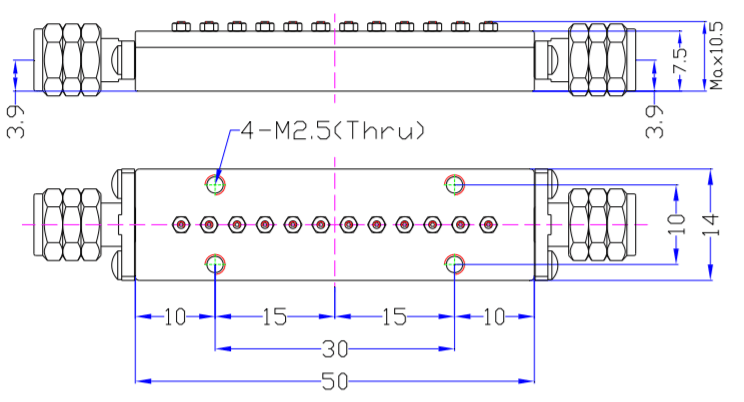

Наброски рисунок (единица: мм)
Миллиметр волновой полосы Pass Filter MBP-48E15-49E25
Миллиметр волновой полосы Pass Filter MBP-48E15-49E25
